جریان
10 امپر
کنتاکت
تک کنتاکت
طول
7cm
عرض
7cm
تعداد پایه رله
۵ پایه
وزن
150g
ولتاژ ورودی تحریک بوبین
۲۴ ولت
ولتاژ ترمینال خروجی
250V ac_ 30V dc
ارتفاع
9cm

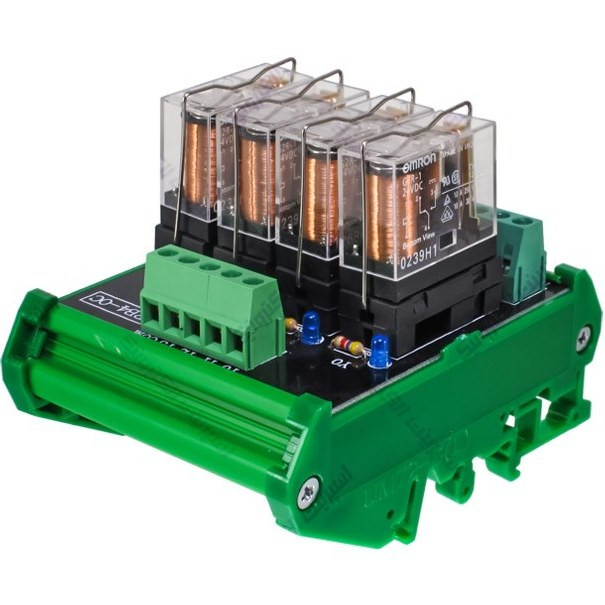

کارت رله برد چیست ؟

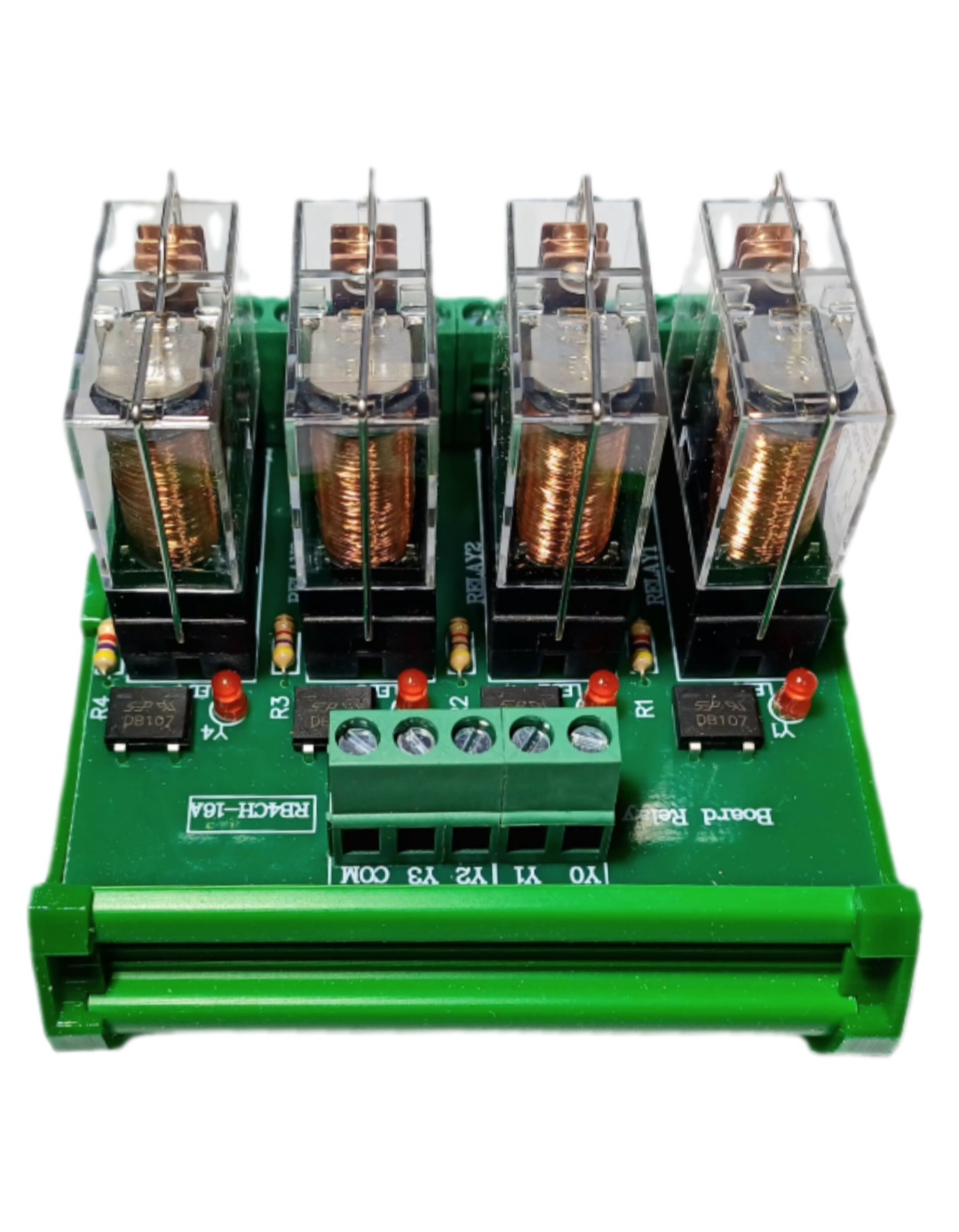

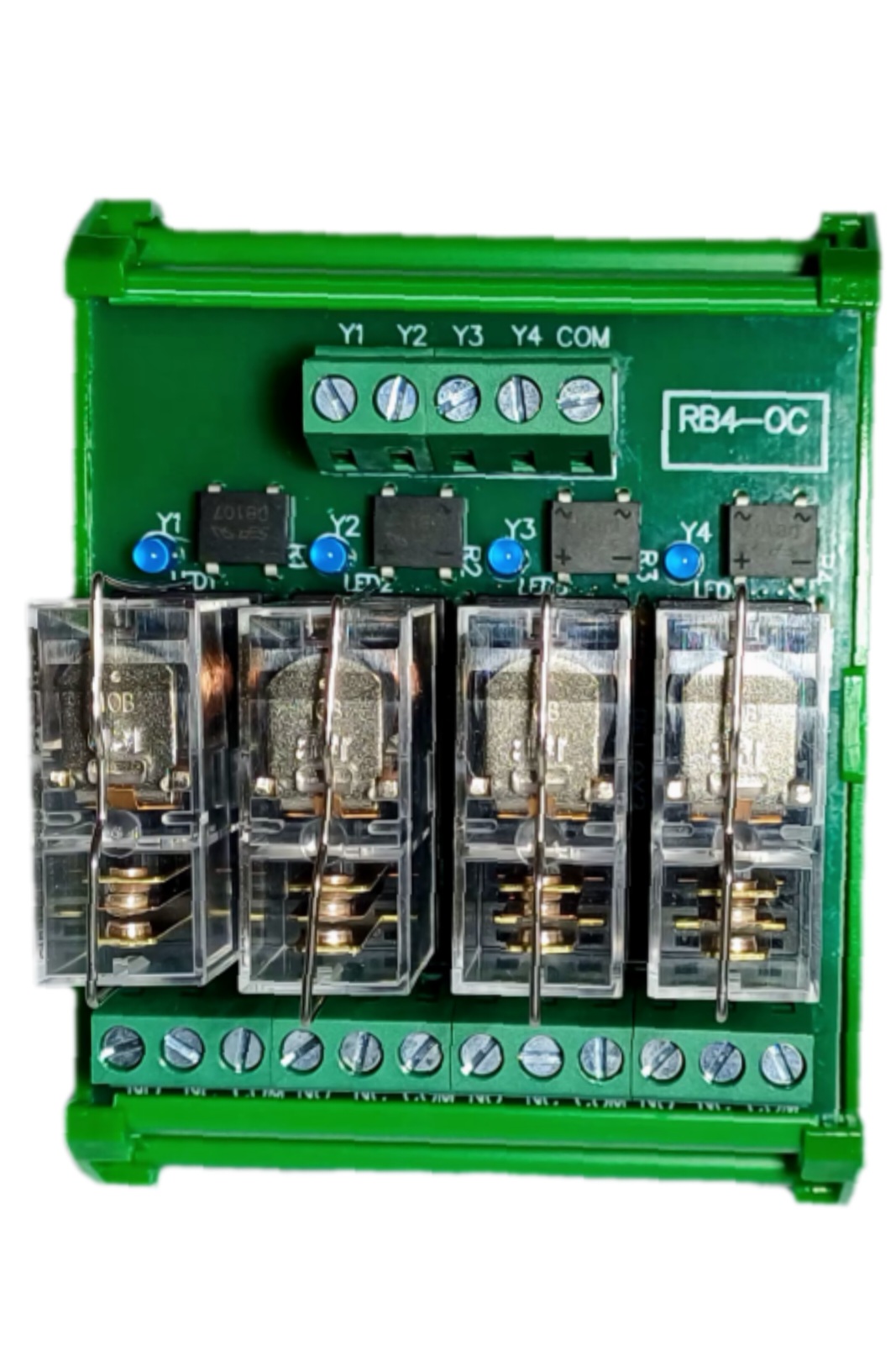

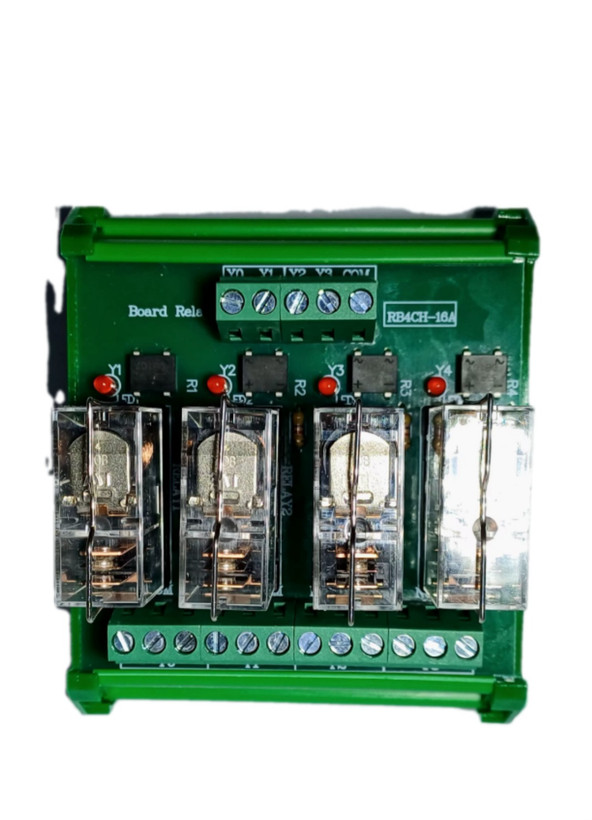

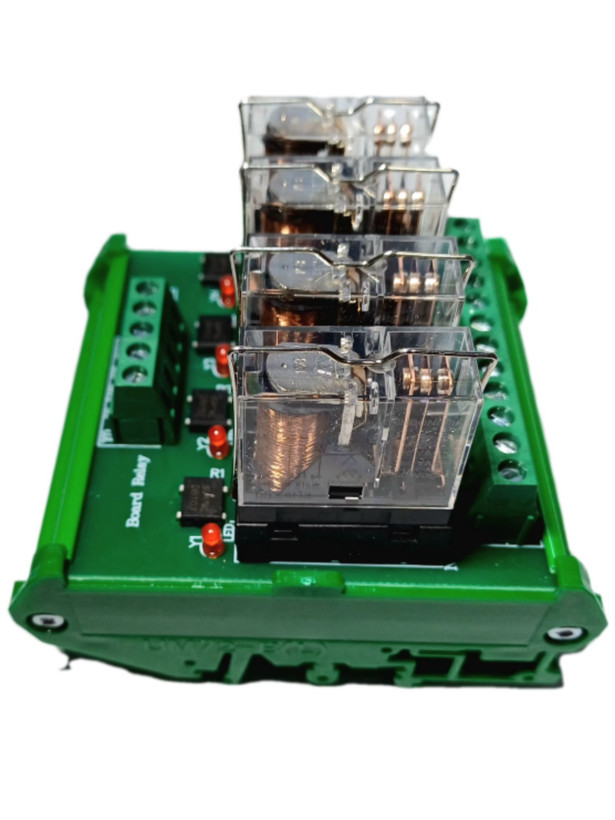

کارت رله برد از کنار هم قرار گرفتن تعدادی رله (از 2 تا 16 عدد به طور معمول) روی یک برد الکترونیکی شکیل میشود که بیشتر در اتوماسیون صنعتی و خروجی پی ال سی و مورد استفاده قرار میگیرد.
برای ورودی هر رله یک ترمینال مستقل برای تحریک و در خروجی هررله سه مسیر با ترمینال NC.NO. COM وجود دارد.
هر کانال دارای یک پل دیود که باعث میشود پولاریته ورودی اهمیتی نداشته باشد .
همچنین هر کانال دارای یک ال ای دی نشانگر هست که نشانگر سلامت و یا خرابی رله رو به راحتی قابل تشخیص مینماید .
رلهها بر روی سوکت رله مخصوص خود نصب میشوند که در صورت خرابی رله به راحتی قابل تعویض بوده و نیاز به لحیم کاری ندارد و تعویض برد و سیم پیچی مجدد ندارد.
ولتاژ تحریک بوبین این رلهها ۲۴ ولت DC میباشد. با توجه به قرار گرفتن این بردها روی ریل برد به راحتی در تابلوهای برق برق روی ریل قابل استفاده میباشد.
کارت بردهای شرکت دلتا صنعت زنجان از نظر جریان در دو نوع ۱۶ و ۱۰ آمپر ولتاژ تحریک بوبین 24 ولت DC تک کنتاکت تولید میشوند. که از چهار کانال تا ۱۶ کانال در کانالهای۴. ۶ .۸ . ۱۲ و ۱۶ موجود میباشد.
نوع رله مورد استفاده در کارت رلههای شرکت دلتا صنعت زنجان ترجیحا OMRONمیباشدکه نسبت به سایر رله ها قیمت مناسب و کیفیت بالایی را دارد.
همچنین به درخواست مصرف کننده میتوان از رلههای قیمت مناسبتر و اقتصادی ترمانند HLISHUNیا KEC استفاده کرد.
ترمینالهای مورد استفاده نیز به طور پیش فرض ثابت و پیچی می باشد در صورت درخواست مصرف کننده میتوانیم از ترمینال فونیکس که بصورت سوکتی قابل تعویض آسان در نوع مستقیم یا رایت نیز مونتاژ نماییم.
جنس مدار مورد استفاده ازجنس فایبرگلاس میباشد که از کیفیت بالایی برخوردار میباشد که در مقابل آتش سوزی بسیار مقاوم میباشد.
کارت رله بردهای 10 امپر دارای سوکت رله و رله 5 پایه و 16 امپر دارای سوکت رله و رله 8 پایه می باشد.
شرکت دلتا صنعت زنجان کارت رله های تولیدی خود را با ۳ سال ضمانت مرجوعی بدون قید شرط ارائه مینماید.
تعمیر و تعویض بسیار آسان
قابلیت نصب روی انواع ریل
دارای نشانگر LED برای نشان دادن وضعیت قطع یا وصل بودن مدار
در دسترس بودن NCو NOو COM برای هر رله
افزایش توان تعداد قطع و وصل خروجی سیستم کنترل
سیم کشی کمتر و قیمت مناسب تر
قابل استفاده برای PLC و ساخته شده رله برد بر اساس تعداد ورودی و خروجی های دستگاه پی ال سی
تفکیک کردن خروجی های پی ال سی و عیب یابی سریع تر دستگاه plc
ولتاژهای مختلف و جریان مجاز کنتاکت ها
امکان تعویض و جدا شدن آسان رله از برد هنگام خرابی رله
اندازه کوچکتر نصبت به رله های معمولی و فضای کمتری را اشغال میکند
جنس فیبر فایبر گلاس نسوز
