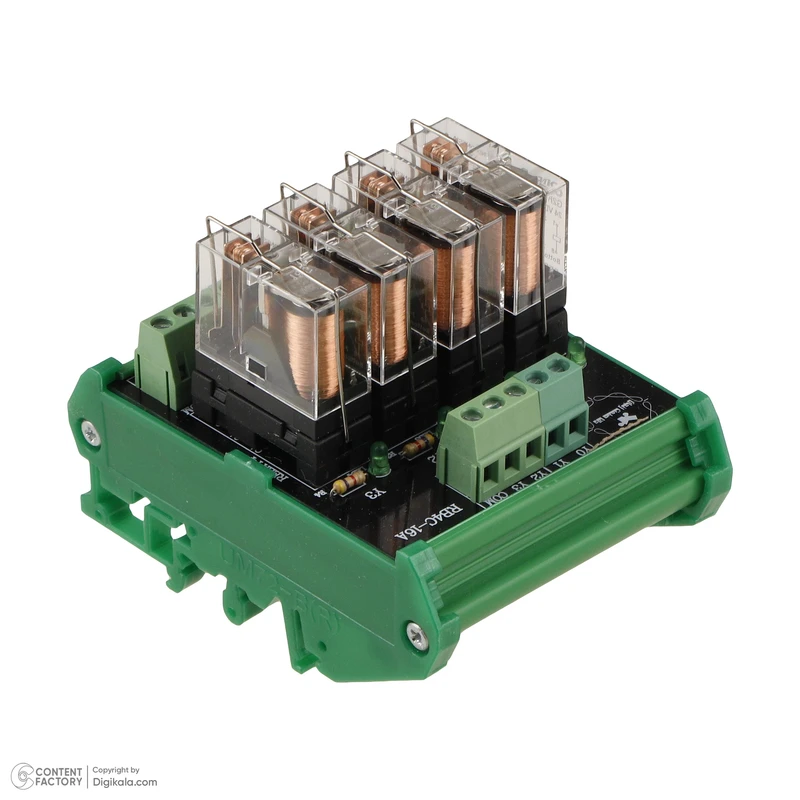

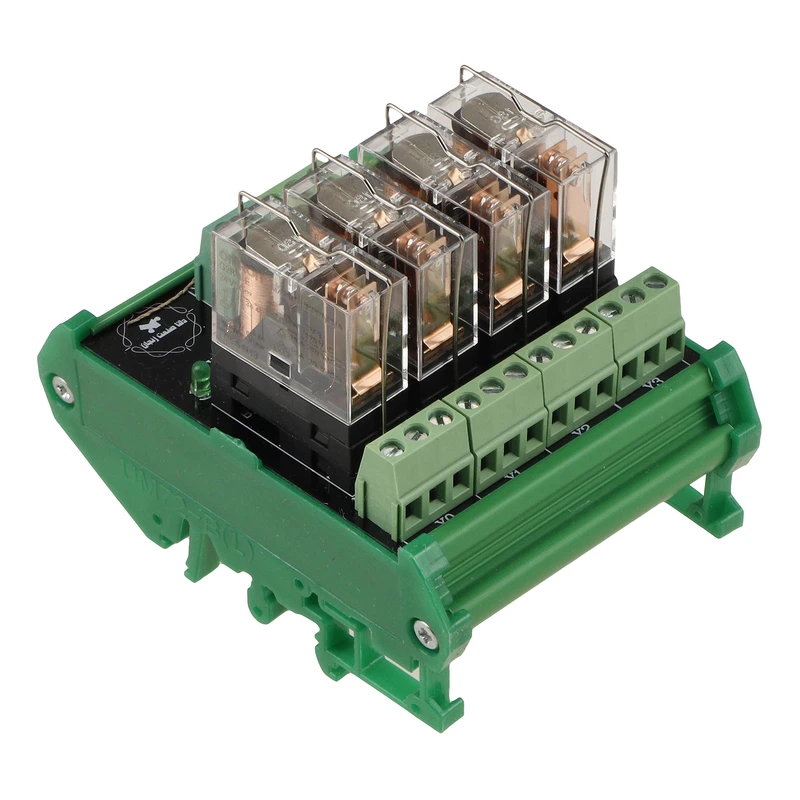

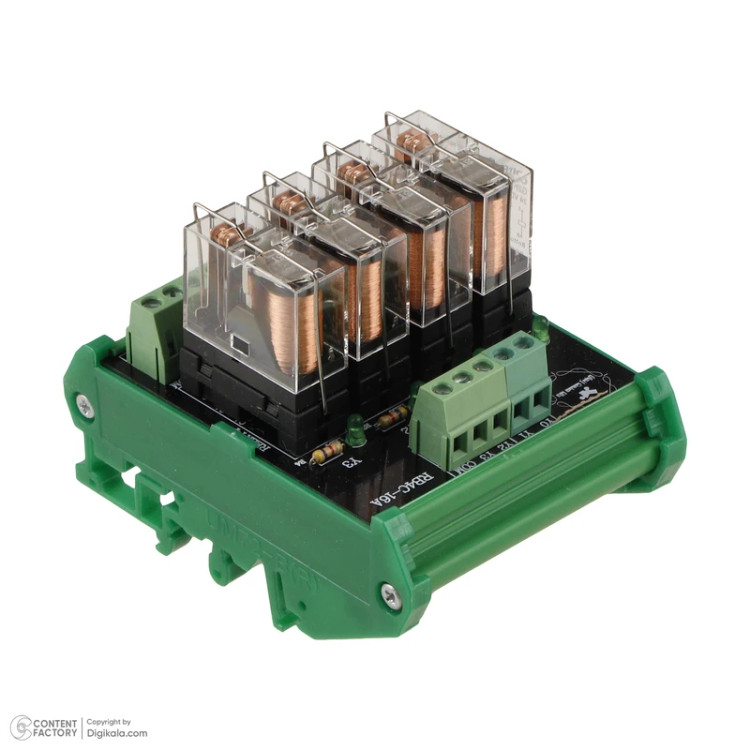

رله برد 4 کاناله ۵ آمپر ۵ ولت امرون omron

کارت رله برد چیست ؟

کارت رله برد از کنار هم قرار گرفتن تعدادی رله  (از 2 تا 16 عدد به طور معمول) روی یک برد الکترونیکی تشکیل می‌شود که با دریافت فرمان و تحریک بوبین رله در ورودی رله، در تیغه های خروجی باعث قطع یا وصل شدن جریان میگردد که بیشتر در اتوماسیون صنعتی و هوشمندسازی منازل ،شیر برقی،سنسورهای هشدار ، محافظ خروجی پی ال سی plc و... مورد استفاده قرار میگیرد.

کارت رله های تولیدی شرکت دلتا صنعت زنجان با دارا بودن کاملترین و متنوع ترین کارت رله بردهای صنعتی با مشخصات ذیل در خدمت جامعه مهندسی کشور می باشد.

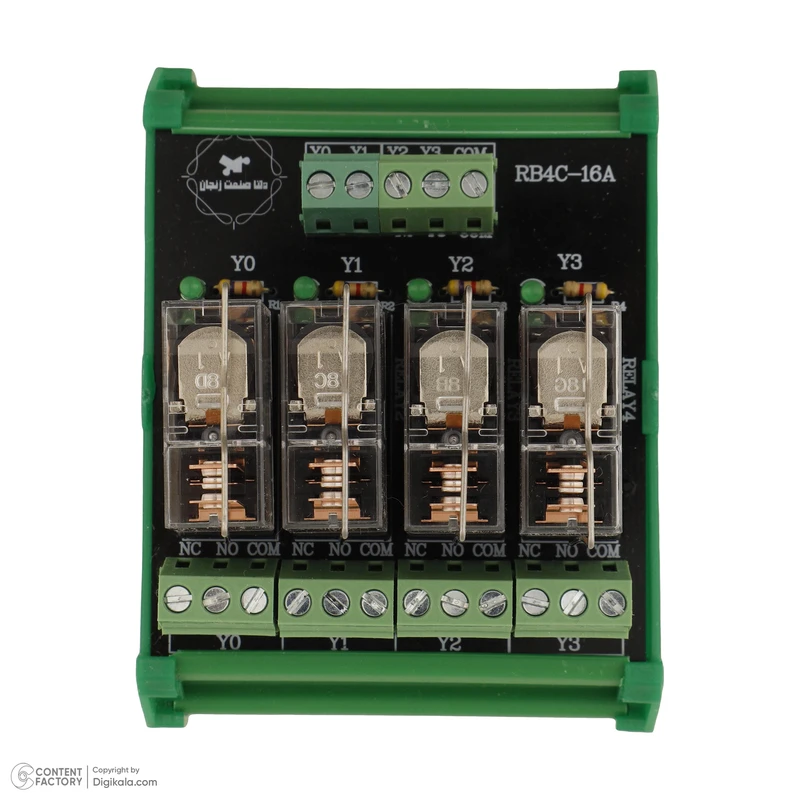

برای ورودی هر رله یک ترمینال که دارای یک مسیر صفر مشترک com و ۸ ترمینال جداگانه ایزوله برای تحریک بوبین رله ۲۴Vdc ,12Vdc,220Vac با جریان تغذیه بسیار اندک حدود ۴۰MAو در خروجی هررله سه مسیر با ترمینال     NC.NO. . COM   با تحمل جریان ۱۰ الی ۱۶ امپر و ولتاژ ۲۵۰ ولت ac یا ۳۰ ولت dcوجود دارد.

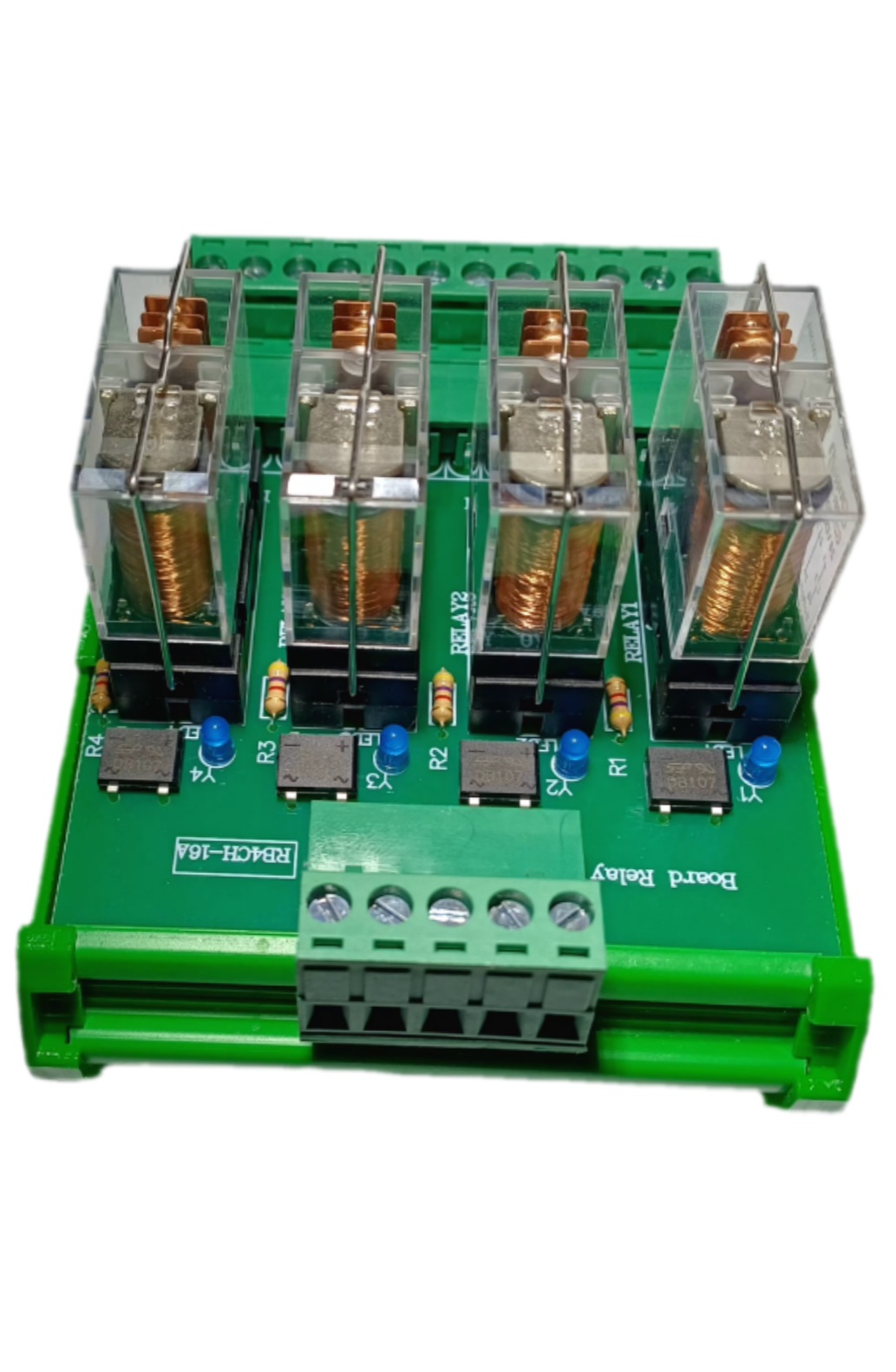

هر کانال دارای یک پل دیود که باعث می‌شود پولاریته ورودی مثبت یا منفی جابجا اهمیتی نداشته باشد .

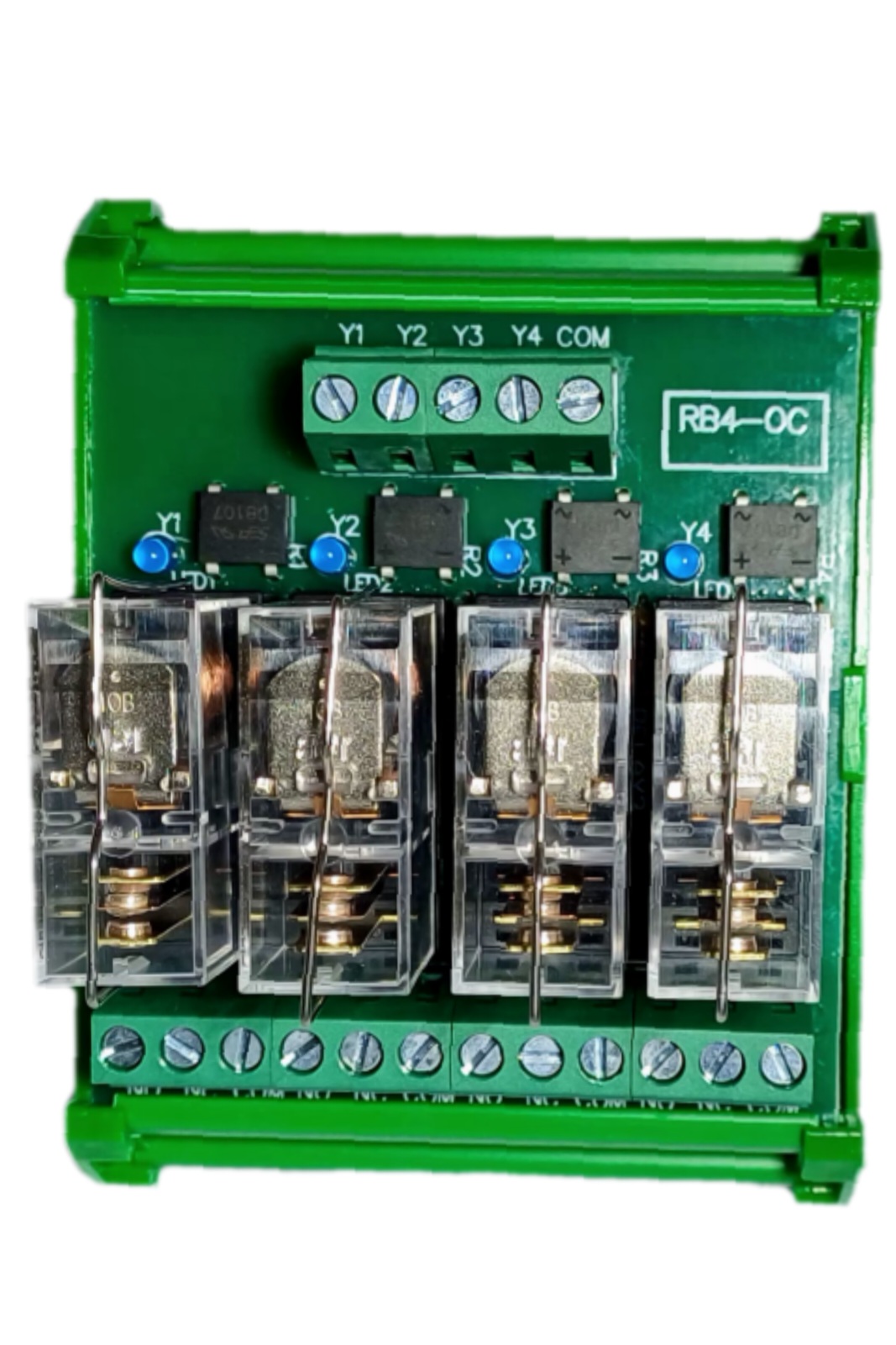

همچنین هر کانال دارای یک ال ای دی نشانگر هست که نشانگر سلامت و یا خرابی رله رو به راحتی قابل تشخیص می‌نماید .

رله‌ها بر روی سوکت رله مخصوص خود نصب می‌شوند که در صورت خرابی رله به راحتی قابل تعویض بوده و نیاز به لحیم کاری ندارد و تعویض برد و سیم پیچی مجدد ندارد.

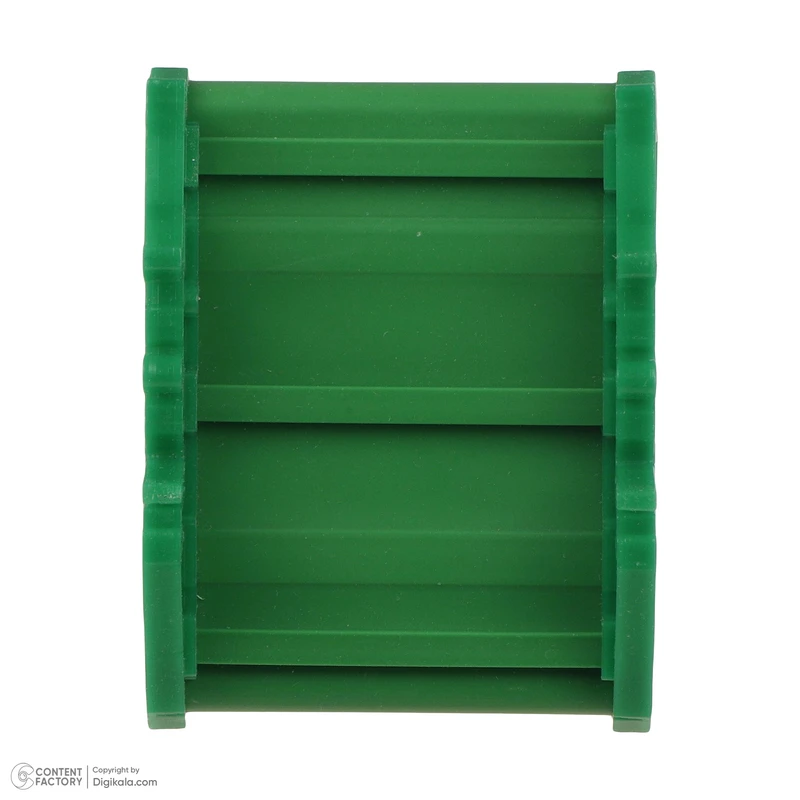

با توجه به قرار گرفتن این بردها روی ریل برد  به راحتی در تابلوهای برق برق روی ریل قابل استفاده می‌باشد.

 کارت بردهای این تولیدی به صورت تک کنتاکت و دوکنتاکت تولید می‌شوند. که از ۲ کانال تا ۱۶ کانال در کانال‌های  ۴.۲. ۶ .۸ . ۱۲ و ۱۶ موجود می‌باشد.

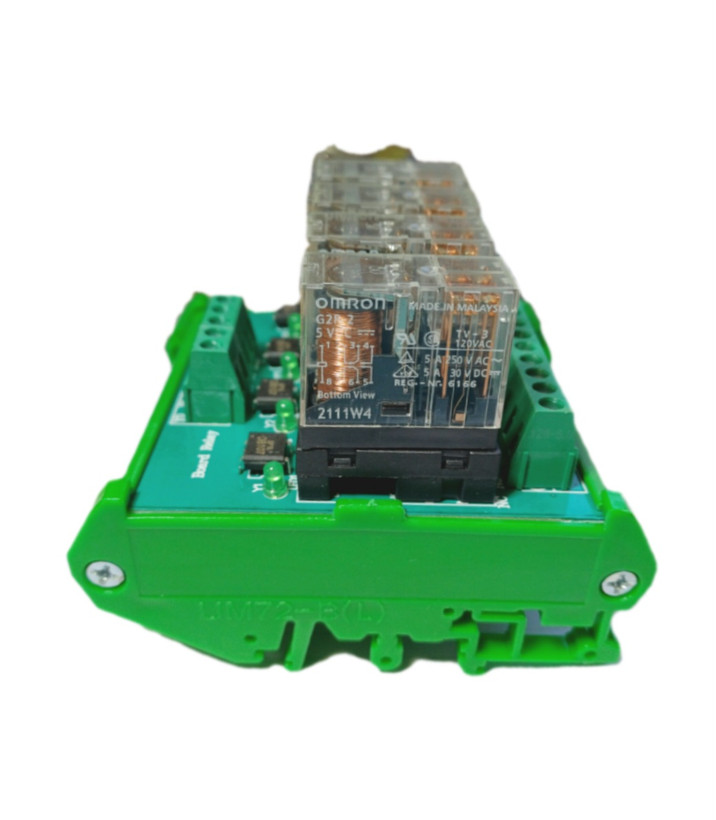

 نوع رله مورد استفاده در کارت رله‌های شرکت دلتا صنعت زنجان ترجیحا OMRONمیباشدکه نسبت به سایر رله ها قیمت مناسب و کیفیت بالایی را دارد.

همچنین به درخواست مصرف کننده می‌توان از رله‌های قیمت مناسب‌تر و اقتصادی ترمانند  HLISHUNیا KEC استفاده کرد.

ترمینال‌های مورد استفاده نیز به طور پیش فرض ثابت و پیچی می باشد در صورت درخواست مصرف کننده میتوانیم از ترمینال  فونیکس که بصورت سوکتی قابل تعویض آسان در نوع مستقیم یا رایت نیز مونتاژ نماییم.

 جنس مدار مورد استفاده ازجنس فایبرگلاس می‌باشد که از کیفیت بالایی برخوردار می‌باشد که در مقابل آتش سوزی بسیار مقاوم می‌باشد.

کارت رله بردهای 10 امپر دارای سوکت رله و رله 5 پایه و 16 امپر دارای سوکت رله و رله 8 پایه می باشد.

  شرکت دلتا صنعت زنجان کارت رله های تولیدی خود را با ۳ سال ضمانت مرجوعی بدون قید شرط ارائه می‌نماید.
