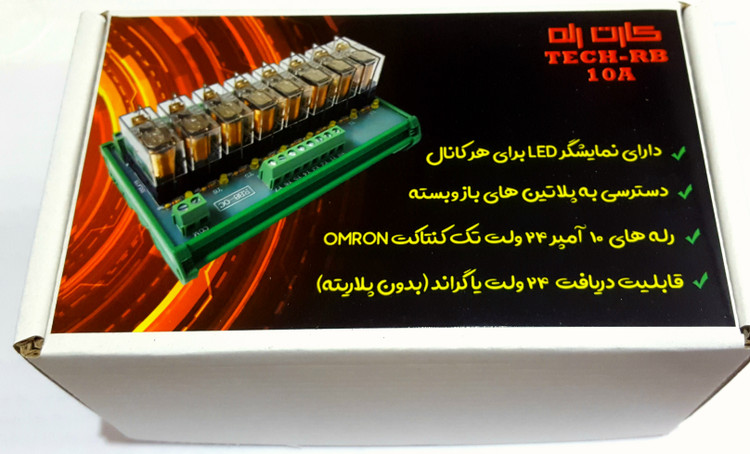

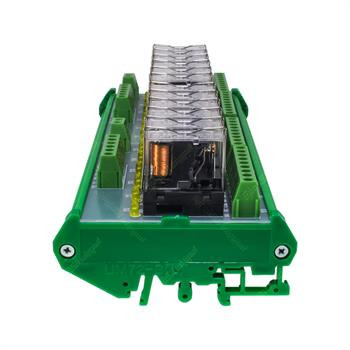

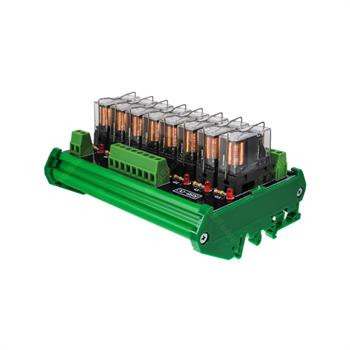

رله برد 8 کاناله 10 آمپر 24 ولت هلی شان hlishun

کارت رله برد چیست ؟

کارت رله برد از کنار هم قرار گرفتن تعدادی رله  (از 2 تا 16 عدد به طور معمول) روی یک برد الکترونیکی شکیل می‌شود که بیشتر در اتوماسیون صنعتی و خروجی پی ال سی و مورد استفاده قرار میگیرد.

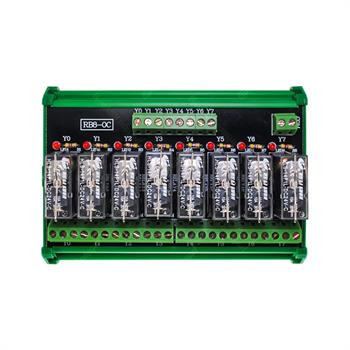

برای ورودی هر رله یک ترمینال مستقل برای تحریک و در خروجی هررله سه مسیر با ترمینال     NC.NO. COM  وجود دارد.

هر کانال دارای یک پل دیود که باعث می‌شود پولاریته ورودی اهمیتی نداشته باشد .

همچنین هر کانال دارای یک ال ای دی نشانگر هست که نشانگر سلامت و یا خرابی رله رو به راحتی قابل تشخیص می‌نماید .

رله‌ها بر روی سوکت رله مخصوص خود نصب می‌شوند که در صورت خرابی رله به راحتی قابل تعویض بوده و نیاز به لحیم کاری ندارد و تعویض برد و سیم پیچی مجدد ندارد.

 ولتاژ تحریک  بوبین این رله‌ها ۲۴ ولت DC می‌باشد. با توجه به قرار گرفتن این بردها روی ریل برد  به راحتی در تابلوهای برق برق روی ریل قابل استفاده می‌باشد.

 کارت بردهای شرکت دلتا صنعت زنجان از نظر جریان در دو نوع ۱۶ و ۱۰ آمپر ولتاژ تحریک بوبین 24 ولت DC  تک کنتاکت تولید می‌شوند. که از چهار کانال تا ۱۶ کانال در کانال‌های۴. ۶ .۸ . ۱۲ و ۱۶ موجود می‌باشد.

 نوع رله مورد استفاده در کارت رله‌های شرکت دلتا صنعت زنجان ترجیحا OMRONمیباشدکه نسبت به سایر رله ها قیمت مناسب و کیفیت بالایی را دارد.

همچنین به درخواست مصرف کننده می‌توان از رله‌های قیمت مناسب‌تر و اقتصادی ترمانند  HLISHUNیا KEC استفاده کرد.

ترمینال‌های مورد استفاده نیز به طور پیش فرض ثابت و پیچی می باشد در صورت درخواست مصرف کننده میتوانیم از ترمینال  فونیکس که بصورت سوکتی قابل تعویض آسان در نوع مستقیم یا رایت نیز مونتاژ نماییم.

 جنس مدار مورد استفاده ازجنس فایبرگلاس می‌باشد که از کیفیت بالایی برخوردار می‌باشد که در مقابل آتش سوزی بسیار مقاوم می‌باشد.

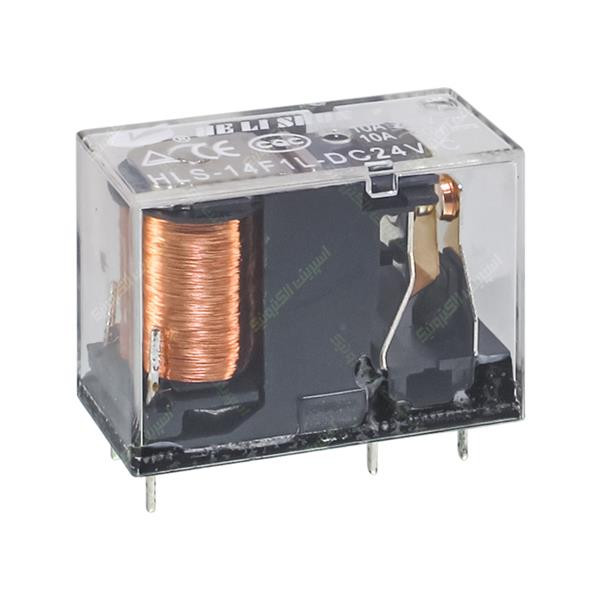

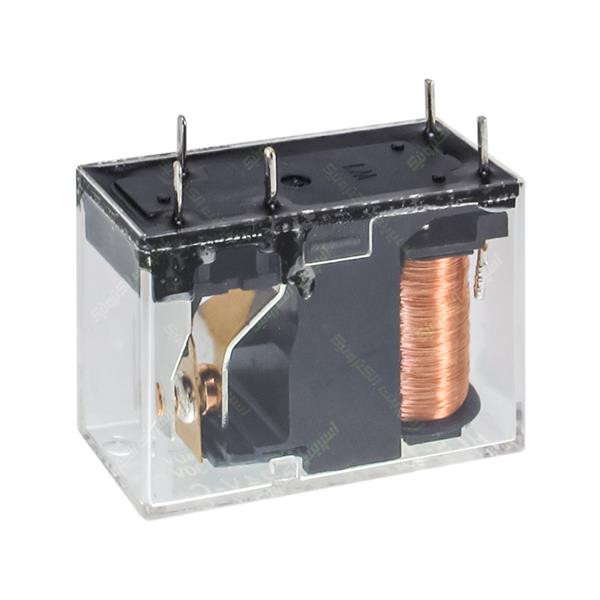

کارت رله بردهای 10 امپر دارای سوکت رله و رله 5 پایه و 16 امپر دارای سوکت رله و رله 8 پایه می باشد.

  شرکت دلتا صنعت زنجان کارت رله های تولیدی خود را با ۳ سال ضمانت مرجوعی بدون قید شرط ارائه می‌نماید.
